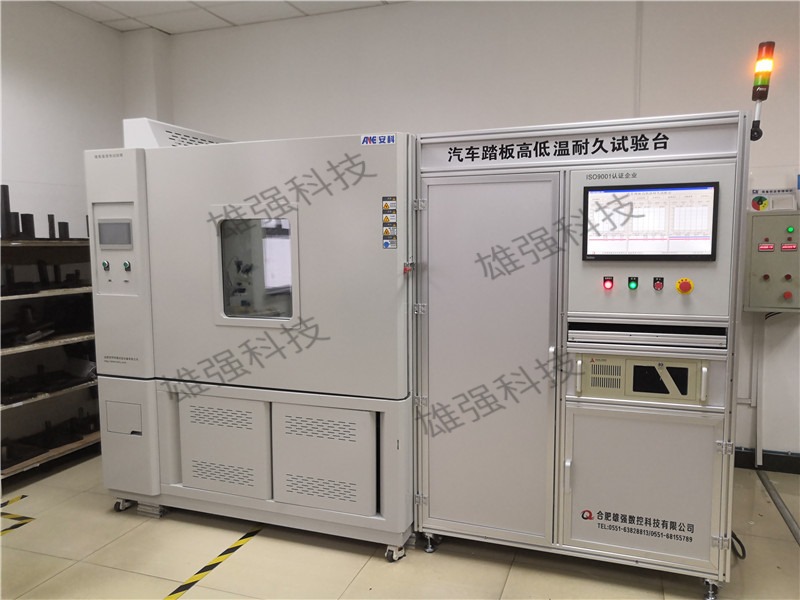

一、設備簡介：
該試驗臺主要用于模擬踏板在汽車實際工作中的下踏和回收動作，在這一過程中同步顯示和記錄產品的試驗次數，并便于觀察起始位置、最大位置、同步性、遲滯等狀態，檢測踏板是否滿足可靠、耐磨的使用要求。
二、滿足標準：
    1、QC/T788-2007《汽車踏板裝置性能要求及臺架試驗方法》。
三、試驗參數：
1、氣缸接頭在垂直于踏板表面、過踏板幾何中心處施加縱向力0～1500N.
2、氣缸加載頻率為0.7～3.0 Hz.
3、氣缸加載行程可根據踏板設計全行程的85%長度確定氣缸工作長度.
4、同時能進行1～3件樣品試驗，且踏板運行能單獨控制.
5、可實現多種不同安裝方式的樣件，換裝夾具快速方便.
6、能24小時全天候運行，可無人值守.
7、腳杯前端材料是加強尼龍.
8、負載連接器：普通圓環鏈與壓縮彈簧+砝碼.
9、氣缸系統：由氣缸主體+TC帶中間搖擺固定形式+氣缸頭部限位塊.
10、氣源:0.4～0.6Mpa.
  11、溫度范圍：0～40℃，耐久試驗工位可以在-40℃～100℃下工作。
四、檢測項目：
    1、各類踏板總成的縱向位移、側向位移、剛度。
    2、各類踏板的強度、抗扭性能試驗。
    3、各類踏板的耐高溫、耐低溫性能。
    4、離合踏板耐久性試驗。
    5、加速踏板耐久性試驗。
    6、制動踏板耐久性試驗。
五、試驗對象：
    各類制動踏板、離合踏板、油門踏板。
